産品介紹
HT-HI3536A标準開發闆是常州海圖電子科技有限公司推出的一款基于HT-HI3536A芯片設計的嵌入式開發闆，其豐富的設計資源、穩定的産品性能、強力的設計支持，爲客戶二次開發快速轉化産品提供強有力的技術保障。HT-HI3536A集多種優勢于一身，具有強勁的處理器性能以及強悍的視頻處理、視頻分析與編解碼能力。
性能與應用介紹
HT-HI3536A處理器核心具有八核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，1MB L3 Cache,支持NEON 加速,集成FPU 處理單元。Hi3536V100主闆提供1路BT1120輸入、2路USB2.0、1路USB3.0、1路千兆網絡、RS232、RS485、GPIO、RTC、PCIE等豐富外圍接口。
HT-HI3536A是針對多路高清/超高清（1080p/4M/5M/4K）智能NVR産品應用開發的新一代專業高端SoC芯片。Hi3536V100集成了ARM Cortex-A55八核處理器和性能強大的神經網絡處理器，支持多種智能算法應用。Hi3536V100支持20路1080p多協議解碼及4路1080p H.265/H.264編碼，還支持雙HDMI4K顯示能力及魚眼矯正、動态對比度增強等多種圖像處理功能。同時，Hi3536V100還支持完整的安全解決方案，結合豐富的外圍設備及高速接口，該SoC芯片爲客戶産品提供了高性能、安全、高集成度、易于開發的嵌入式高清智能NVR解決方案。
産品規格

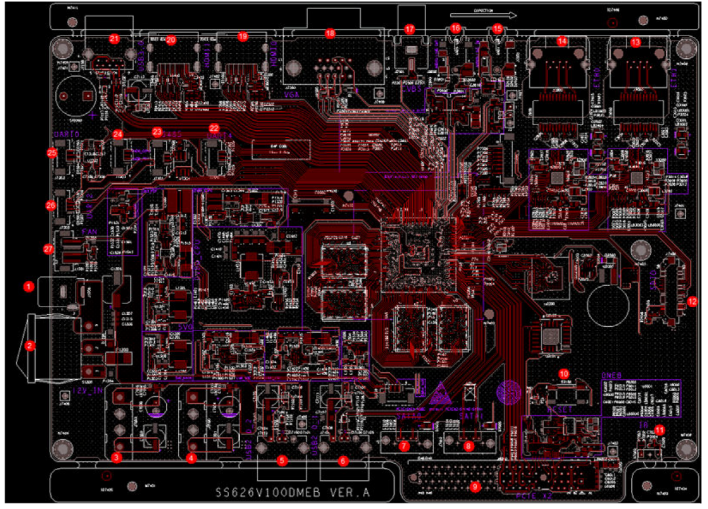

HT-HI3536A标準開發闆-正面圖

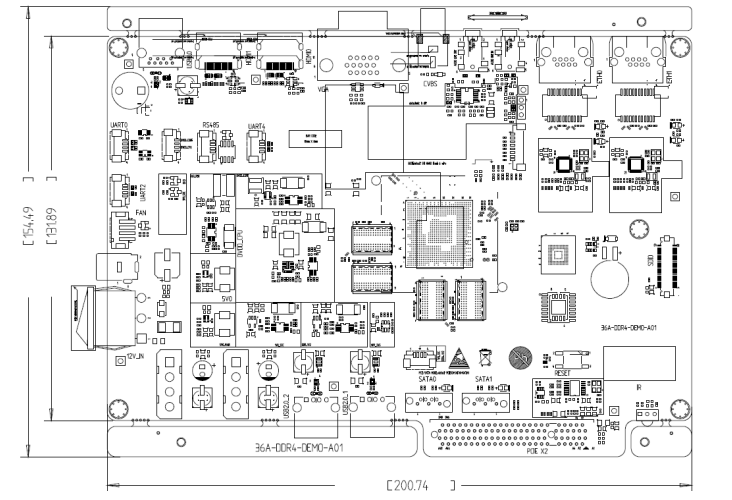

HT-HI3536A标準開發闆-機械尺寸圖
硬件規格參數
項目 | 類型 | 型号參數 | 說明 | |
核心配置 | 處理器 | HT-HI3536A | CPU | 八核ARM Cortex-A55@ 1.4GHz |
32KB I-Cache，32KB D-Cache 1MB L3 Cache | ||||
支持 NEON 加速，集成FPU 處理單元 | ||||
智能視頻分析 | NNIE | 4Tops 神經網絡運算性能 | ||
智能計算加速性能 | ||||
存儲 | 内存 | DDR | 4GB | |
存儲 | EMMC | 8GB | ||
主闆接口 | 1 | 1*DC12V 單闆電源輸入接口 | ||
2 | 單闆電源開關 | |||
3 | SATA硬盤12V、5V電源 | |||
4 | SATA硬盤12V、5V電源 | |||
5 | USB2.0接口 | |||
6 | USB2.0接口 | |||
7 | SATA3.0接口 | |||
8 | SATA3.0接口 | |||
9 | PCIE2.0接口 | |||
10 | 系統外部複位按鍵 | |||
11 | IR接口 | |||
12 | SDIO2.0接口，使用時需外接SDIO WIFI | |||
13 | RJ45接口 | |||
14 | RJ45接口 | |||
15 | 音頻輸入接口，AC_INL/AC_INP | |||
16 | 音頻輸出接口，連接到AC_OUTL/R管腳，經過功放輸出音頻 | |||
17 | CVBS接口 | |||
18 | VGA接口 | |||
19 | HDMI接口 | |||
20 | HDMI接口 | |||
21 | USB3.0接口，向下兼容支持USB2.0接口 | |||
22 | UART4接口，使用時需外接串口轉接闆,需要将R45、R46上件，R47、R48下件 | |||
23 | RS485接口 | |||
24 | DVDD_CORE、DVDD_CPU電源測試接口 | |||
25 | UART0接口，系統主調試串口，使用時需外接串口轉接闆 | |||
26 | UART2接口，使用時需外接串口轉接闆 | |||
27 | 預留風扇接口 | |||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
軟件規格參數
Linux |
Uboot | 版本 | U-Boot 2016.11 |
啓動方式 | 支持從eMMC 啓動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鍾驅動，保存系統時間 | ||
Ethernet | 10/100 以太網卡驅動 | ||
USB host | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
圖形界面 | QT5.8.0 | 提供完善的QT 開發資源 |
工作環境
環境參數 | 最小值 | 典型值 | 最大值 |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心闆的産品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載闆的原理圖、PCB、驅動源碼、内核源碼 等供用戶設計參考，産品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
協助判斷産品是否存在故障
HT-HI3536A開發闆産品軟硬件資源解釋
幫助正确地編譯與運行我們提供的源代碼
按照産品文檔資料，解決主闆内出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持 Linux 系統定制
支持 OEM/ODM 定制
支持項目外包開發
